沥青再生剂_沥青发泡设备_彩色沥青胶结料厂家-沥久HIRAP官网|德州沥久公路技术股份有限公司

Q: 沥久 HIRAP 再生剂能让 RAP 掺配率达到多少？

依托物化协同再生技术，沥久 HIRAP 再生剂可使 RAP 掺配率突破 50% 以上，部分工况可进一步提高。掺配率提升意味着旧料用量增加、新沥青与新集料用量下降，直接降低材料成本并减少固废排放。

Industry Challenges

高比例再生的双重难关

在市场竞争的白热化与"双碳"目标、循环经济深度落地的背景下，道路建设行业正加速向"高精质利用"转型。尽管厂拌热再生技术已得到广泛普及，但处理高比例 RAP 时，往往面临热效率低下、沥青二次老化及混合料级配离析、混合料易脆性差等技术性顽疾。这些瓶颈不仅限制了企业的降本空间，更影响了再生路面的质量寿命。

拌合过程中的技术难点 MIXING

⏳

RAP 料旧沥青的深度老化

长期热与环境荷载作用下，轻组分挥发、沥青质相对含量升高，性能难以直接恢复。

📊

RAP 料的级配波动

来源复杂、加工方式多样，导致级配波动较大，拌和不均，直接影响再生质量。

🔥

RAP 加热中的"二次老化"

加热温度过高或时间过长进一步加剧旧沥青老化，新旧沥青难以充分融合。

🧩

"包裹"不均与有效性缺失

高掺量添加 RAP 旧料时，新沥青难以均匀裹覆旧料，再生有效性大打折扣。

施工过程中的操作难点 CONSTRUCTION

🌡️

施工温度窗口收窄

高掺量导致混合料温度敏感性上升，可压实温度区间变窄，温度稍低即难以压实。

🪨

高掺量添加下的施工和易性

旧料刚度大、流动性差，添加比例高时易出现压实不均与返工风险。

🛣️

摊铺表面的平整度与观感

若存在花白料、油斑等缺陷，摊铺层易出现离析与色差，影响平整度与观感评价。

🏭

环保压力

为满足环评要求，部分搅拌站被迫限产或停产改造，生产计划受到严重影响。

Synergy Technology

物化协同再生技术

AF-BOX（物理降粘）＋沥久 HIRAP（化学激活）＝完美再生。沥久 HIRAP 技术通过"化学修复 + 物理降粘"双手段，在保障工程质量的前提下，平衡环境友好性与经济可行性，真正实现节能减排、降本增效的 RAP 循环利用价值最大化。

🧪

化学激活

沥久 HIRAP 再生剂
从分子层面修复老化沥青

＋

💨

物理降粘

AF-BOX 沥青发泡系统
瞬时发泡降粘、扫清渗透障碍

完美再生黄金搭档 · 实现高比例再生（HIRAP）

协同效应：当两者结合使用时，可以协同解决传统热再生无法攻克的项目：

解决维度	传统热再生的困境	再生剂 + 发泡技术的优势
RAP 掺配率	通常囿于 30%	可轻松突破 50% 以上（HIRAP）
生产能耗	需额外高温加热，油耗/气耗极高	降低拌合温度，实现降本增效
路面质量	易出现早期裂缝、坑槽和松散	性能稳定，耐久性接近原生路面
环保合规	蓝烟刺鼻	绿色低碳环保，施工友好度高

Chemical Activation

沥久 HIRAP 再生剂化学激活

高比例厂拌热再生专用沥久 HIRAP 沥青再生剂产品实拍

超渗透型沥青修复剂

组分平衡 + 极性渗透

沥久 HIRAP 专为高比例厂拌热再生设计的超渗透型沥青修复剂。针对旧路面沥青严重老化的物理化学特征，本产品采用"组分平衡 + 极性渗透"技术，不仅能从分子层面恢复老化沥青的粘弹性，更能有效解决高掺量再生料拌和不均、脆性大、易剥落等行业顽疾。

从分子层面恢复老化沥青的粘弹性
解决高掺量再生料拌和不均、脆性大、易剥落
常温液态，适配主流拌和楼与专用添加设备

索取技术资料

核心技术优势：唤醒激活 · 内部修复 · 外部润湿

深度渗透，根除"黑石"效应

含超强持续的极性扩散因子，渗透率比传统再生剂提升 40% 以上。

稀缔组分重构，恢复"年轻"指标

富含高饱和度芳香分及胶质等年轻组分，可恢复原生活沥青标准，从本质上解决再生料的脆性开裂问题。

高温稳定与抗老化

在高温冲刷下不挥发、不分解，即使配合超温加热的新料，也能抑制"二次热老化"，确保再生路面的设计寿命。

界面增强，抗剥落性卓越

内置活性极性表面活化剂，改善集料表面的润湿性，解决旧料表面粉尘多、油石附着力差的问题。

再生剂推荐添加量

再生模式	铣刨料（RAP）比例	再生剂推荐添加量（占 RAP 质量）
混合料添加	40%	1.0‰
混合料添加	50%	1.0‰ ~ 1.5‰
混合料添加	60%	1.2‰ ~ 1.7‰
混合料添加	70%	1.5‰ ~ 2.2‰
混合料添加	80%	2.0‰ ~ 2.5‰
混合料添加	90%	2.5‰ ~ 3.0‰
全再生添加	100%	3.0‰

老化沥青 + 新沥青 + 沥久 HIRAP 再生剂 · 推荐用量

通常为旧沥青质量的 4% ~ 10%（视模型 RAP 抽提试验确定）。

添加方式

建议通过沥久 HIRAP 专用再生剂添加设备标注入，配合 AF-BOX 发泡系统效果更佳。

Physical Viscosity Reduction

AF-BOX 沥青发泡系统物理降粘

核心科技：3C6N 微米级发泡技术 —— 让水、气、沥青在微米尺度完美相遇。

3C6N 微米级发泡 AF-BOX 沥青发泡系统产品实拍

模块化发泡主机

适配国内外各品牌沥青搅拌站

模块化箱式设计，即装即用。通过精确控制水、气与热沥青的微米级射流发泡过程，实现混合料低温拌和与压实，节能降排的同时不牺牲路用性能。

智能 PLC 联动，支持与搅拌站主控系统无缝对接
模块化投运配置，安装迁移便捷
降低拌合温度，节能减排、降本增效

预约设备演示

三腔独立控制

系统内部设置三个独立的压力补偿腔体，确保水、气、沥青在进入混合仓前压力极其稳定。

六喷嘴矩阵射流

采用六枚高精度微米级喷嘴交错排列，通过高压使水瞬间雾化成微米级颗粒，与高温沥青流充分混合形成细腻油膜微泡。

瞬时降粘与"破膜"效应

沥青体积在 0.1 秒内膨胀 10~20 倍，形成具有极强穿透力的泡沫形态，物理性地"撕开"旧料表面老化沥青薄膜，为再生剂的化学渗透扫清障碍。

技术参数

TECHNICAL SPECIFICATIONS

参数名称	技术指标	备注
发泡机理	3C6N 微米级射流发泡	行业领先技术
膨胀倍数	15 ~ 25 倍	可根据路面类型调节
半衰期	≥ 12 秒	确保拌和摊压充分润滑
加注精度	± 0.5%	高精度流量计量控制
控制系统	智能 PLC 联动	支持与搅拌站主控系统无缝对接
适配能力	国内外各品牌沥青搅拌站	模块化投运配置

Colored Asphalt Binder

彩色沥青胶结料色彩定制

以浅色（无色）胶结料为基料、复配耐候型色粉，让路面从"黑色"走向"有色"。设普通型与SBS 改性型两大系列，覆盖景区慢行系统到公交专用道、重载路段的全部彩色铺装需求。

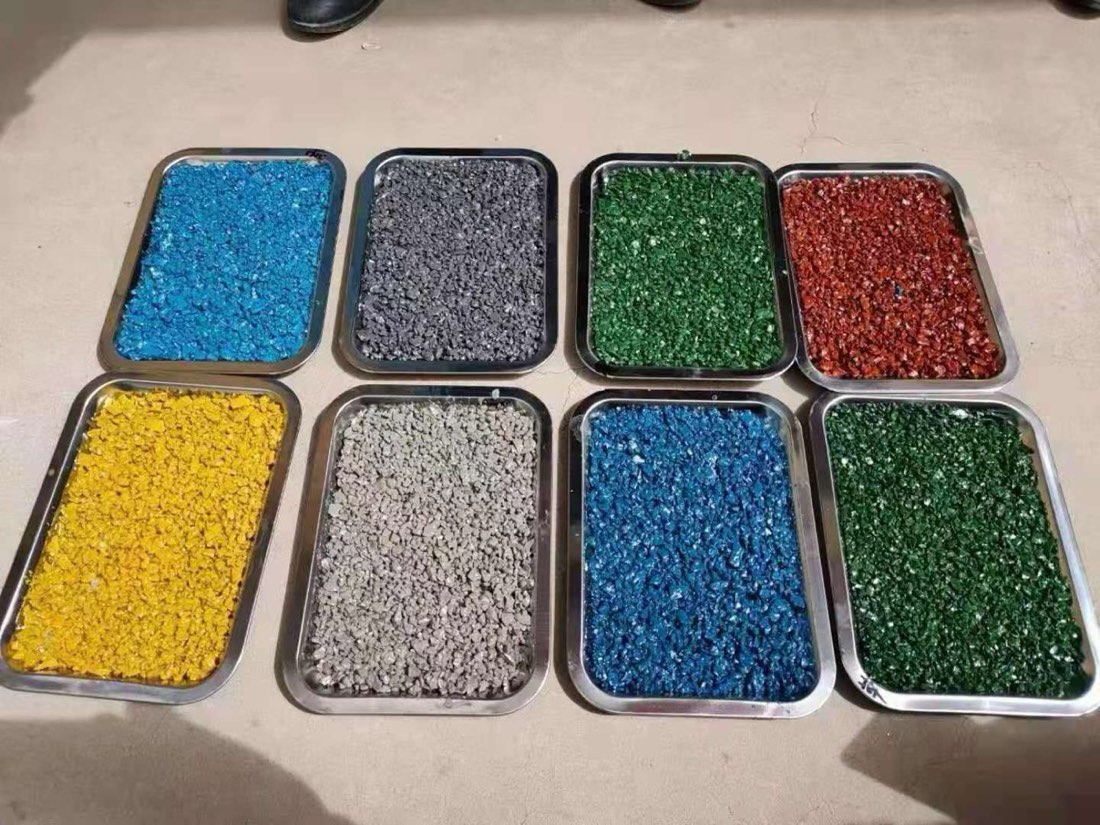

景观铺装 · 慢行系统 · 专用道彩色沥青混合料色系实拍

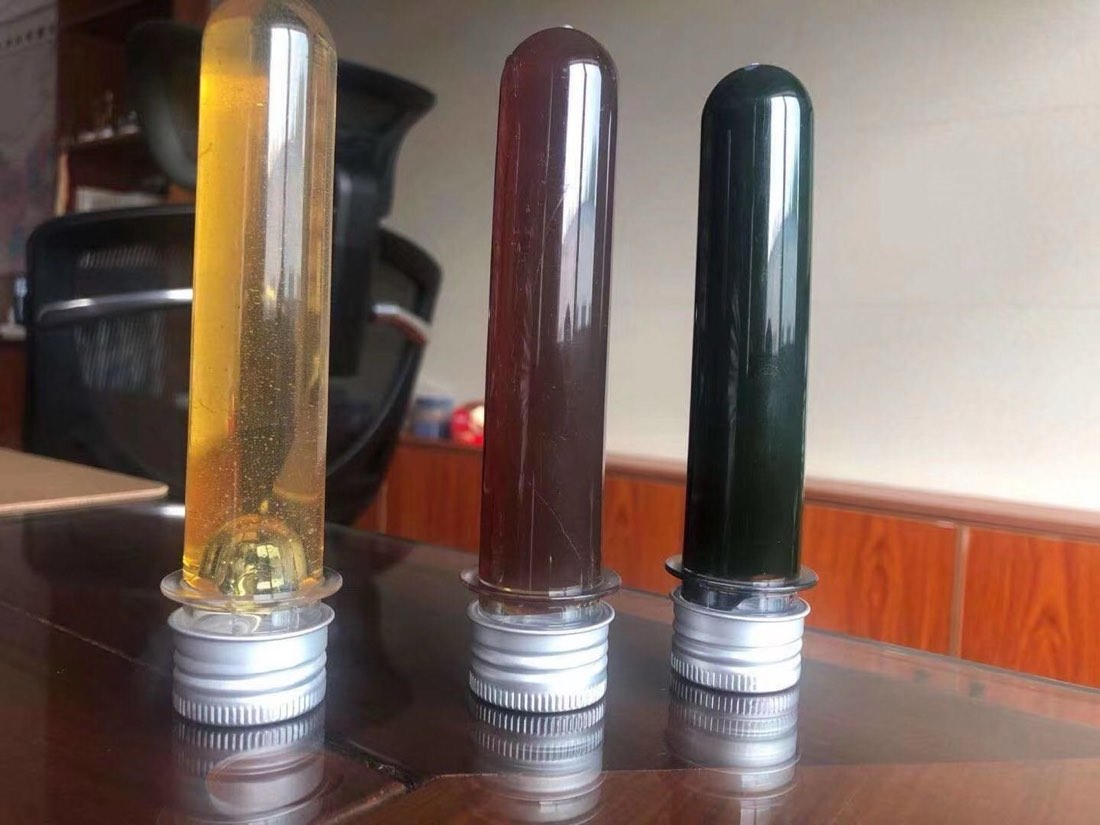

耐候型彩色沥青胶结料

浅色基料 + 耐候色粉

以浅色（无色）胶结料为基料，复配耐光耐候型色粉，可直接在拌和站生产彩色沥青混合料。色彩均匀饱满、抗紫外老化，兼顾路用性能与景观表达，让路面从"通行载体"升级为"景观界面"。

色彩持久：耐光耐候色粉，抗紫外老化，长期使用不易褪色
高温稳定：软化点高，夏季高温不泛油、不粘轮
粘附可靠：与集料裹覆性好，抗水损害、抗剥落
按色定制：支持色卡选色与小批量柔性供应

索取色卡与样品

SBS 改性 · 重载与公交专用道

MODIFIED SYSTEM · 改性体系

耐候色粉层 · 抗紫外不褪色

SBS 改性沥青相 · 弹性网络骨架

集料界面 · 强粘附抗剥落

SBS 弹性网络显著提升高温抗车辙与低温抗裂能力。

改性彩色沥青胶结料

SBS 聚合物改性 + 耐候色粉

在彩色胶结料基础上引入 SBS 聚合物改性，形成弹性网络骨架，兼顾色彩表现与重交通下的路用性能。适用于公交专用道、重载车道、长大纵坡与高温多雨地区的彩色铺装，抗车辙与抗裂能力显著优于普通彩色胶结料。

高温抗车辙：软化点 ≥ 63℃（实测批次 68℃），重载与渠化交通下不易变形
低温抗裂：弹性恢复能力强，低温环境下不易开裂
色牢度高：改性体系与色粉相容性好，色彩均匀不花白
工艺适配：可直接在常规改性沥青设备与拌和站生产

索取改性方案

应用场景

APPLICATIONS

🌳

景区与公园道路

环湖路、林间步道、观景平台连接段，用色彩呼应自然与人流引导。

🚴

自行车道与绿道

慢行系统分流通行，红色/绿色车道辨识度高，提升骑行安全。

🚌

公交专用道

彩色铺装强化路权识别；重载、渠化交通路段建议采用 SBS 改性型，抗车辙更耐久。

🏫

校园 · 园区 · 广场

分区铺装与景观一体化，兼顾功能性、耐久性与视觉品质。

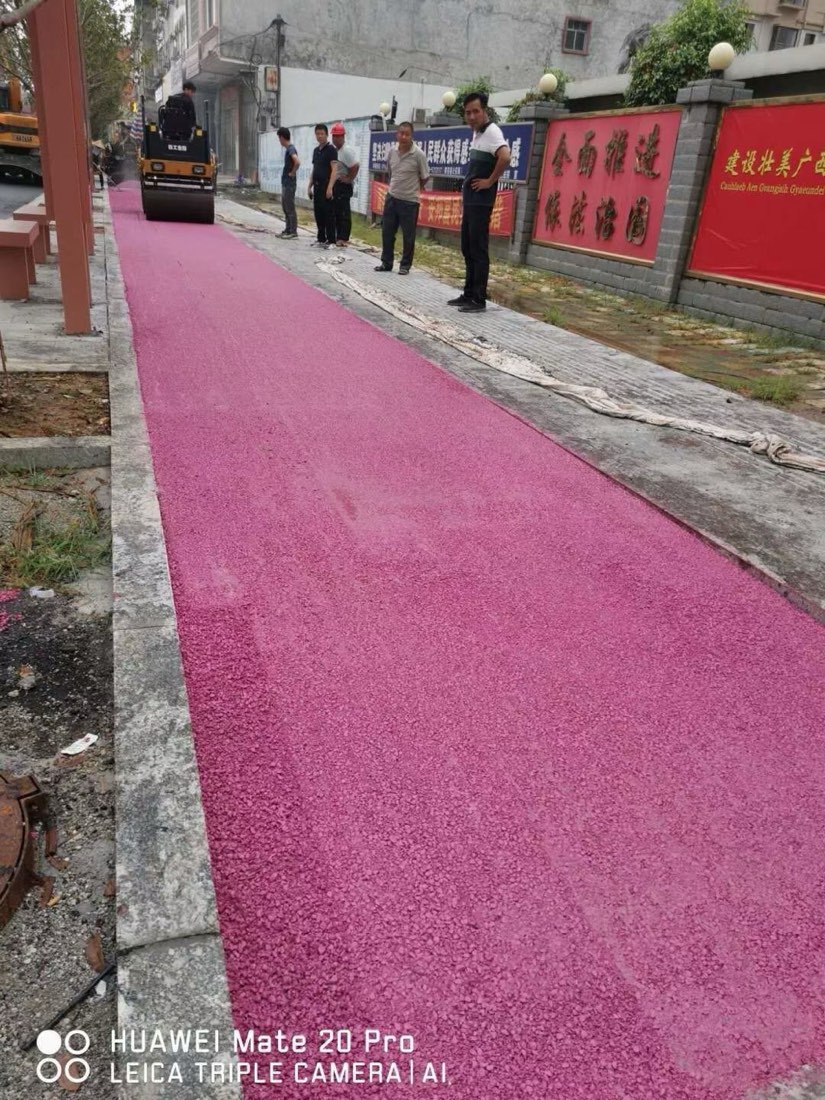

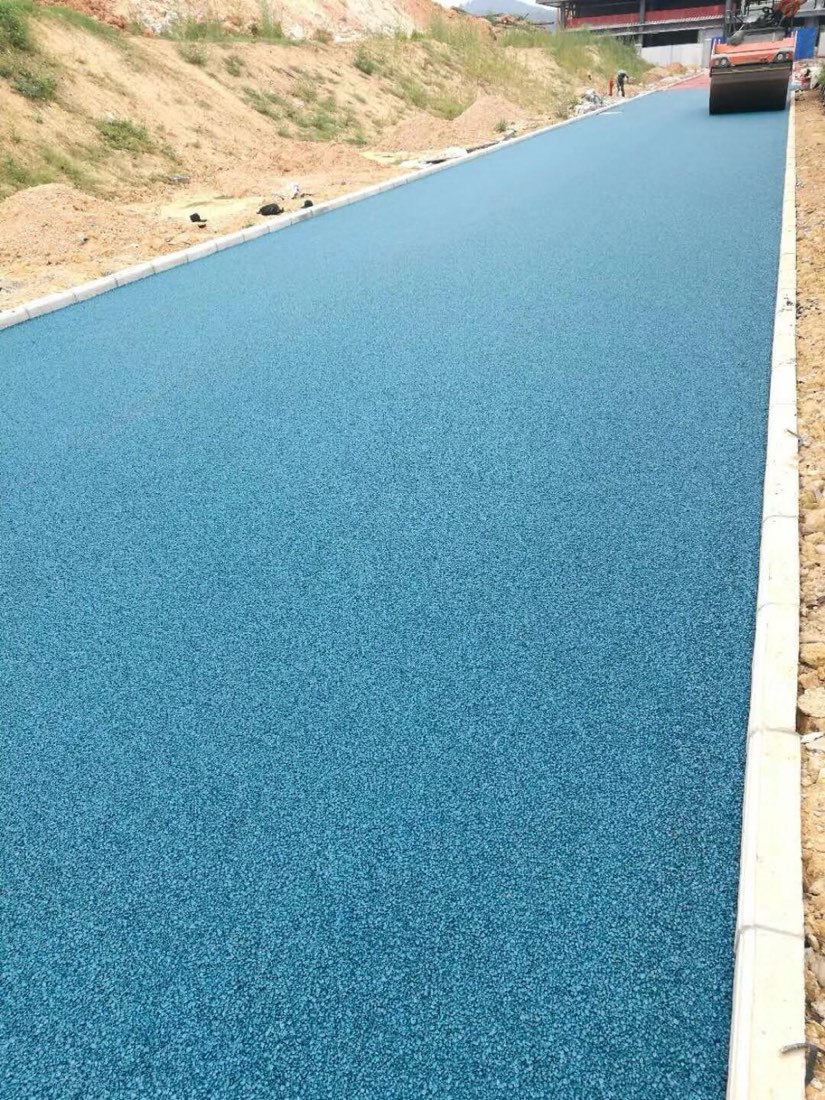

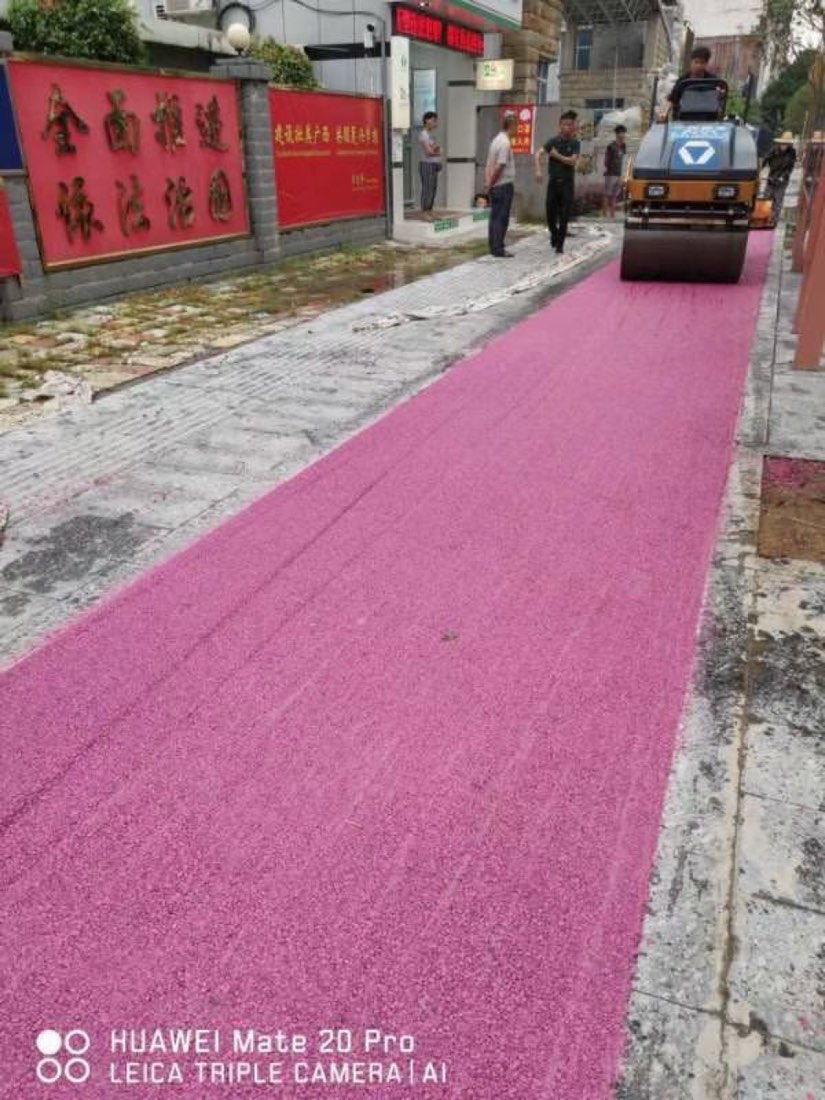

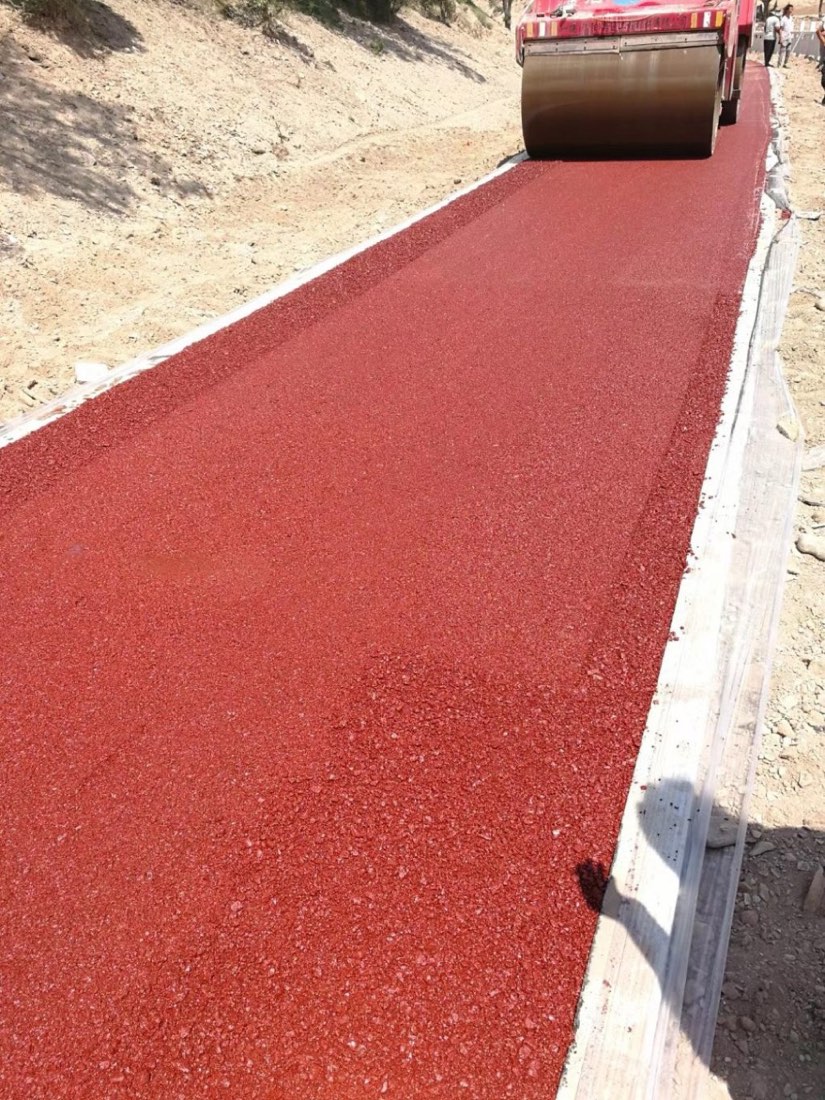

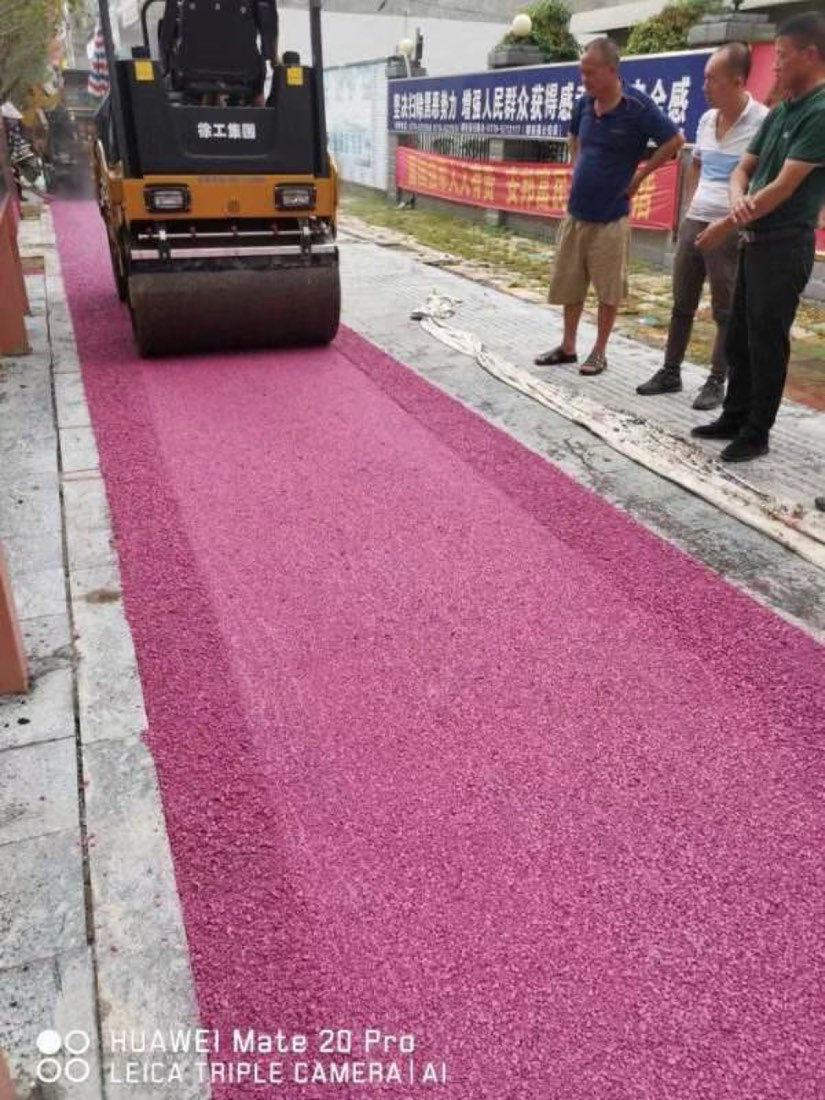

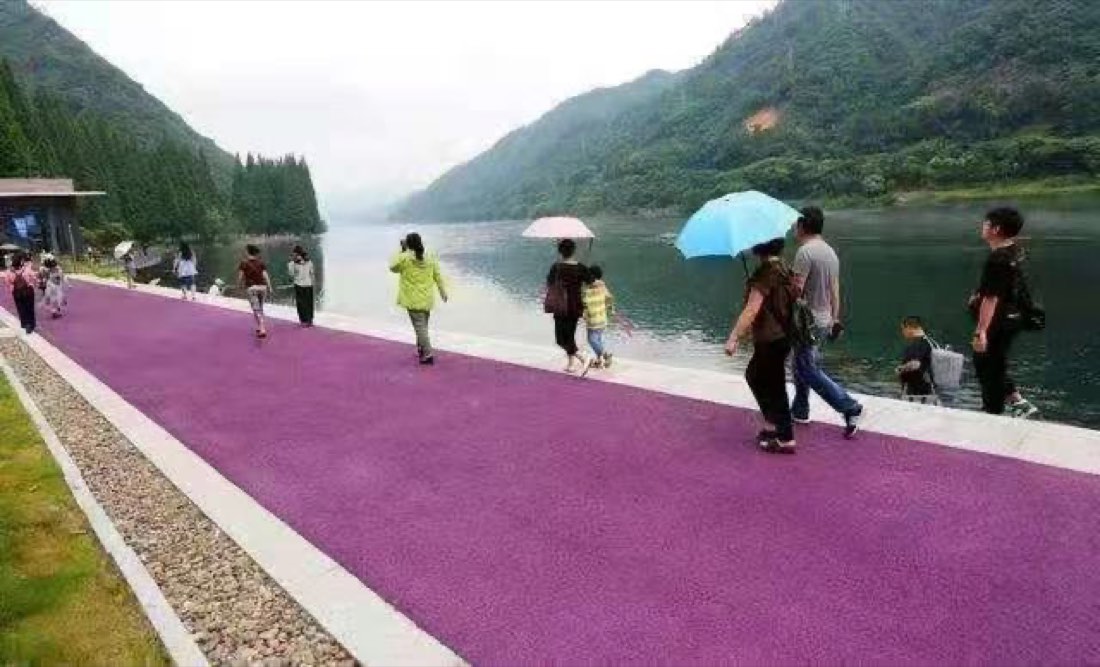

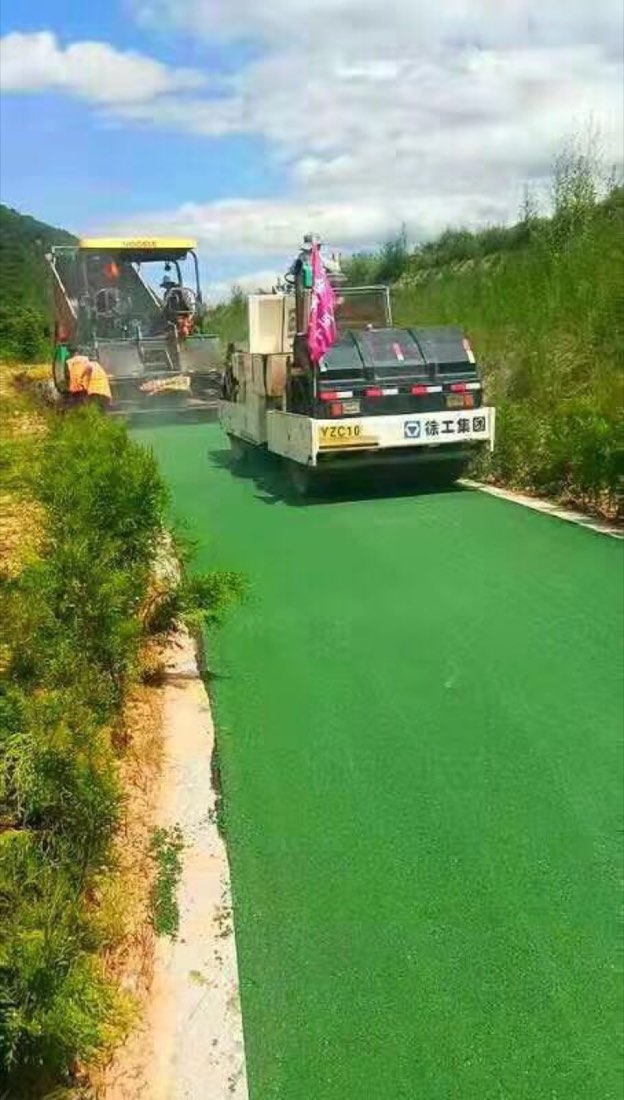

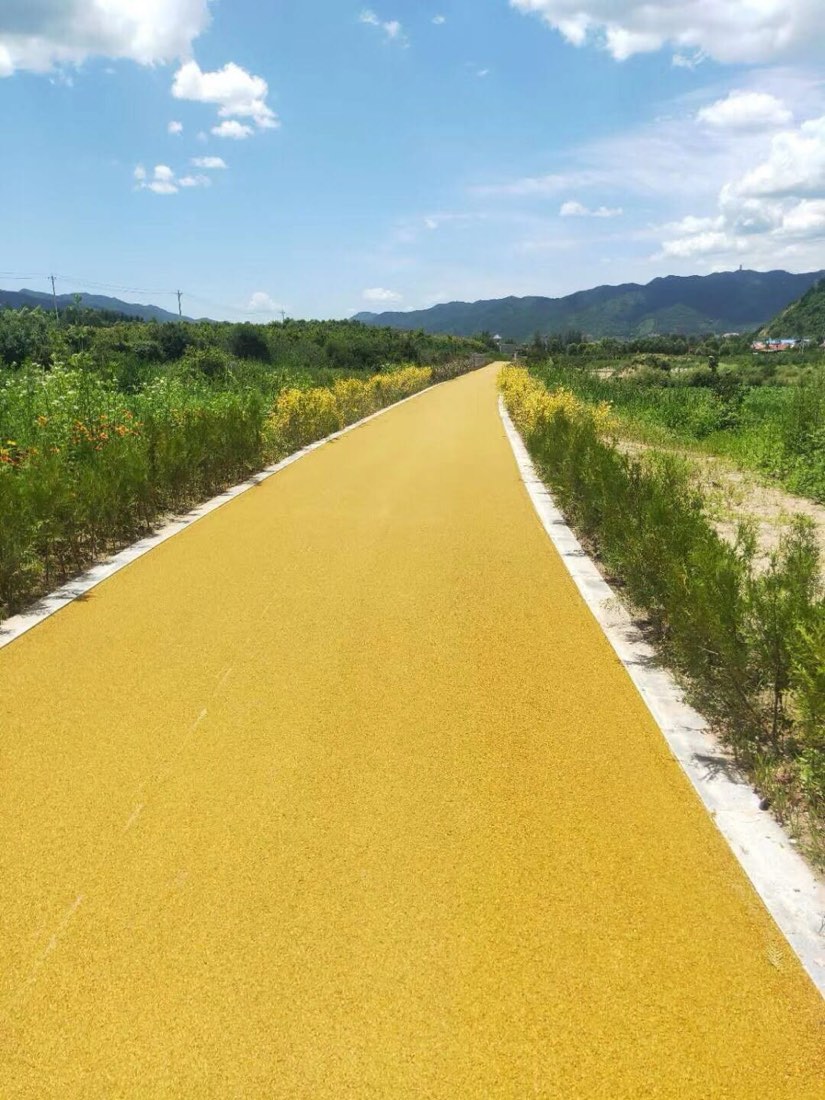

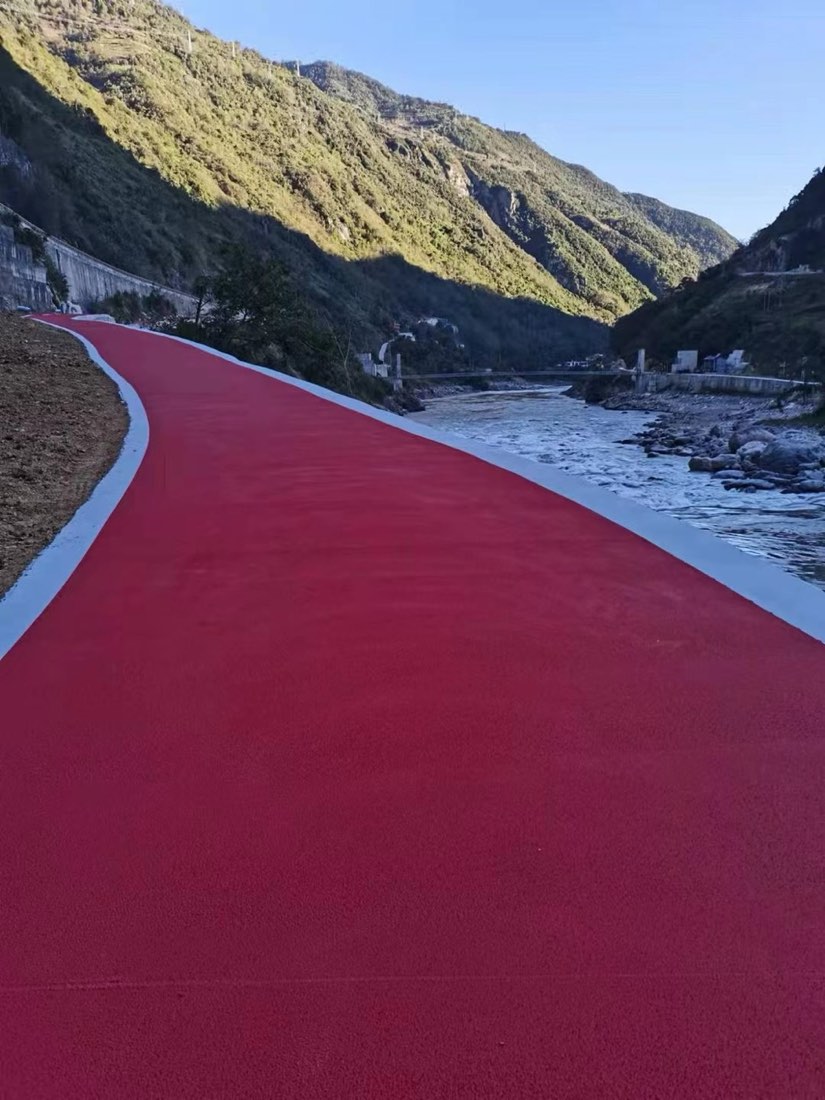

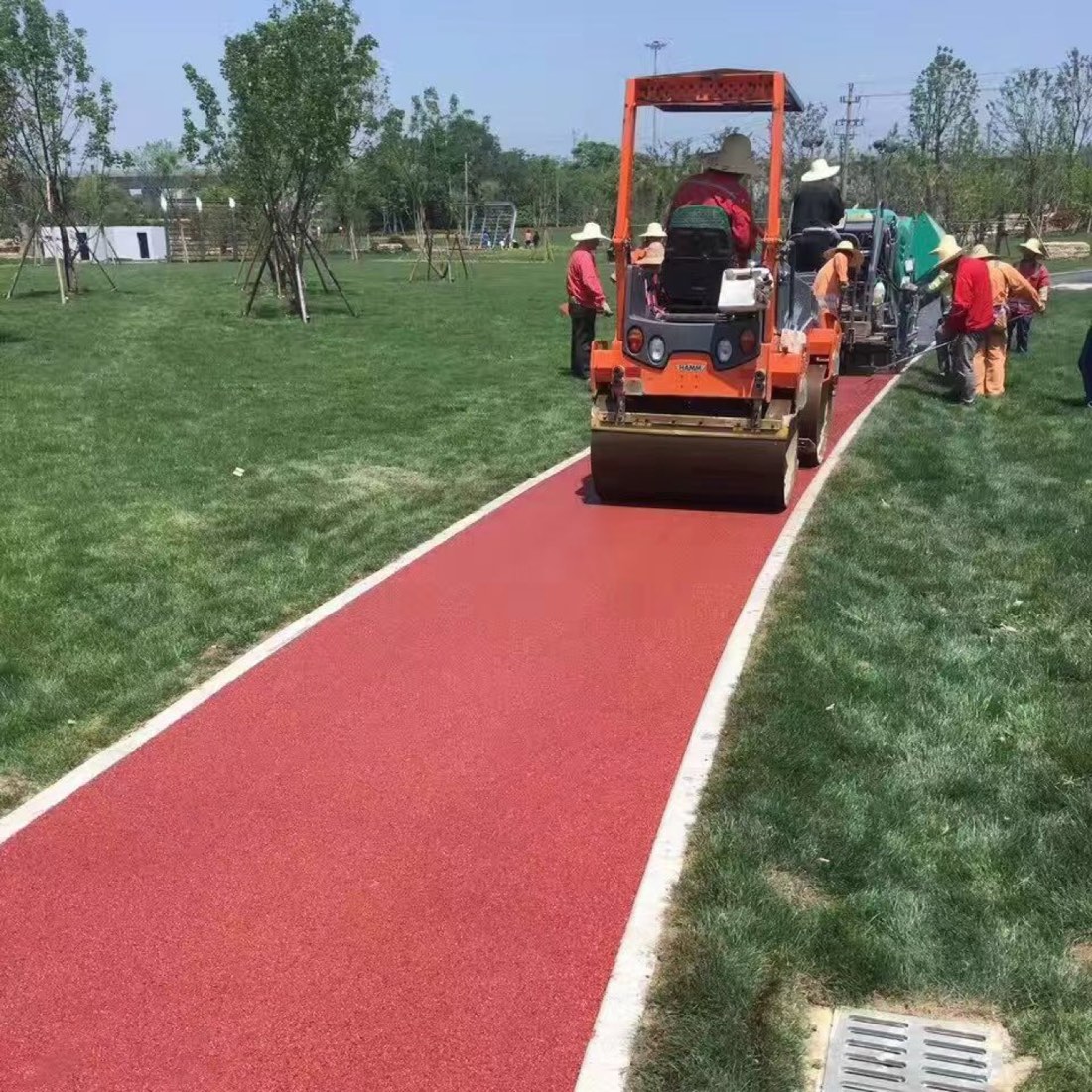

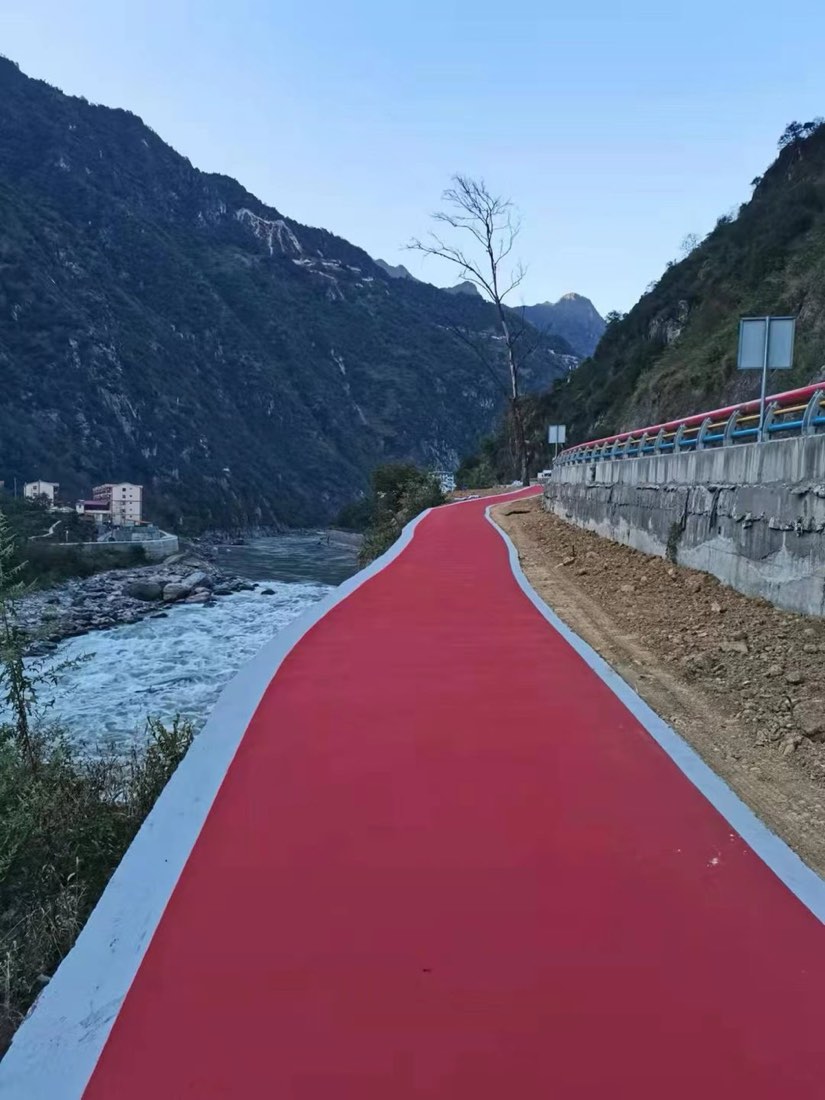

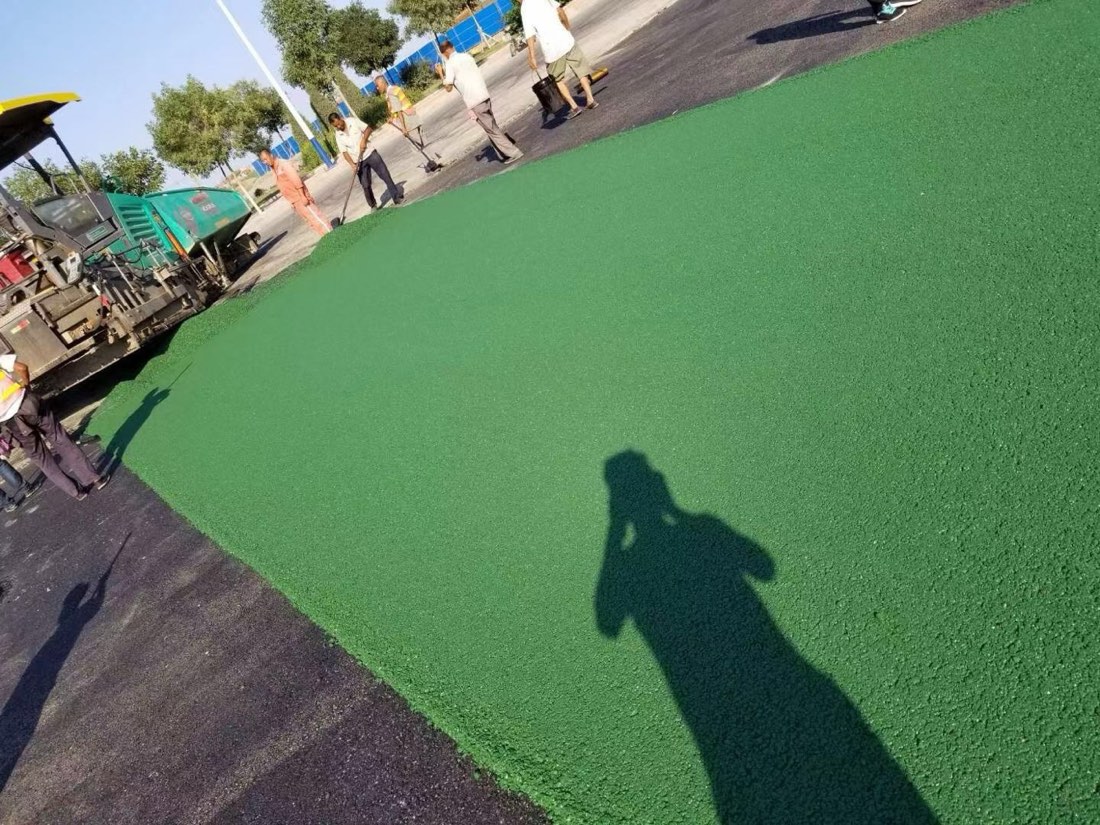

工程案例实拍

PROJECT GALLERY

技术参数 · 双系列对照

TECHNICAL SPECIFICATIONS

测试项目	普通型	SBS 改性型	备注
执行标准 / 试验依据	JTG E20-2011	GB/T 32984-2016 · JTG E20-2011	标准体系检测
针入度（25℃、100g、5s）	60 ~ 80（0.1mm）	40 ~ 60（0.1mm）	可按气候分区调整
延度（5℃、5cm/min）	≥ 100 cm（15℃）	≥ 20 cm	低温抗裂性能
软化点（环球法）	≥ 60 ℃	≥ 63 ℃	高温抗变形能力
溶解度	≥ 99%	≥ 99%	胶结料纯度指标
闪点	≥ 230 ℃	≥ 230 ℃	施工安全性
装车温度	—	165 ℃	拌和站接收参考
色粉掺量	2% ~ 5%	2% ~ 5%	按色号与色深调整
可选颜色	砖红 / 墨绿 / 海蓝 / 浅灰 / 明黄 / 赭石	同左，支持色卡定制	支持来样配色

注：SBS 改性型指标为实测值（针入度 49、延度 27cm/5℃、软化点 68℃、溶解度 100%、闪点 290℃），判定合格；普通型为典型参考值。具体指标以出厂检测报告及项目配合比设计为准，改性型可根据交通荷载与气候分区定制配方。

Applications

应用案例

沥久技术与装备广泛应用于公路养护大修、市政道路改造与新建项目的再生与发泡施工。

高速公路养护大修 · 厂拌热再生

高比例 RAP 经沥久 HIRAP 再生剂恢复性能后回掺，摊铺碾压质量与全新混合料相当。

市政道路

城区道路白改黑及翻修工程

沥青发泡技术降低烟气异味，减少对周边交通与居民的影响，适合城区敏感环境施工。

干线公路

国省道预防性养护工程

再生剂 + 沥青发泡组合施工，缩短养生时间、加快开放交通，提升养护窗口期效率。

新建项目

新建沥青路面发泡温拌摊铺

AF-BOX 发泡系统配合拌合站实现低温拌和，长距离运输仍保持良好压实性能。

About Us

关于沥久

德州沥久公路技术股份有限公司是一家专注于沥青路面再生与沥青发泡技术的材料科技企业，是"绿色道路技术服务商"。

我们相信，公路养护的未来不在于不断更换，而在于让每一吨旧料发挥最大价值。依托沥久 HIRAP 再生剂、AF-BOX 沥青发泡系统与 彩色沥青胶结料三大核心产品线，以"化学修复 + 物理降粘"物化协同再生技术为核心，为业主、设计院与施工单位提供从室内配合比设计到现场施工落地的完整技术闭环。

沥久，与您一起把旧路修成新路，把成本修成价值。

节能减排降本增效提质优产

♻️

高比例利用RAP 掺配率突破 50% 以上，让旧料从固废变成资源。

🌱

绿色低碳降低拌合温度与烟气排放，回应双碳目标下的行业要求。

🔬

技术驱动材料研发与装备设计协同迭代，用数据说话、用指标验证。

🤝

长期陪伴不只卖产品，更提供伴随项目全周期的技术服务。

FAQ

沥青再生剂 / 发泡设备 / 彩色沥青常见问题

关于沥青路面再生、温拌发泡与彩色路面的常见疑问，这里一次说清。没找到答案？直接打电话或留言。

沥青再生剂是什么？有什么作用？

沥青再生剂是用于旧沥青路面再生的一种功能材料。沥青在长期服役中会老化变硬、组分失衡，再生剂通过补充轻质组分、恢复胶体结构，让老化沥青重新具备粘结性能，从而把旧路面材料（RAP）重新用于新路面铺筑，实现旧料循环利用。

沥久 HIRAP 再生剂能让 RAP 掺配率达到多少？

依托"化学修复 + 物理降粘"的物化协同再生技术，沥久 HIRAP 再生剂可使 RAP 掺配率突破 50% 以上，部分工况可进一步提高。掺配率提升意味着旧料用量增加、新沥青与新集料用量下降，直接降低材料成本并减少固废排放。

AF-BOX 沥青发泡系统是做什么的？和温拌有什么关系？

AF-BOX 是沥青温拌发泡设备。它把少量水注入高温沥青中产生大量微气泡，使沥青体积膨胀、粘度下降，从而在更低温度下完成拌合与施工。可用于温拌沥青混合料生产、泡沫沥青冷再生等场景，显著降低能耗与烟气排放。

彩色沥青胶结料有哪些颜色？能用在哪些工程？

彩色沥青胶结料可按色卡定制红、绿、蓝、黄、紫等多种颜色，分为普通型与 SBS 改性型两大类。广泛应用于城市绿道、慢行系统、景区道路、公园步道、公交专用道、学校与厂区道路等需要色彩分区的路面工程。

改性彩色沥青胶结料和普通彩色沥青有什么区别？

改性彩色沥青胶结料在配方中引入 SBS 等改性剂，高温稳定性、低温抗裂性和抗车辙能力更强，颜色保持性更好，适合重载交通与高温多雨地区；普通型彩色沥青胶结料成本更低，适合轻交通的步道、公园、景区道路。

沥久能提供哪些技术服务？怎么联系？

沥久提供从室内配合比设计、材料供应、设备配套到现场施工指导的完整技术闭环，覆盖新建、养护、再生等不同工况。咨询热线 177-0534-1444，商务邮箱 dezhoulijiu@126.com，也可在官网留言，1 个工作日内回复。

高比例利用 · 高质量再生
让每一吨旧料发挥最大价值

高比例再生的双重难关

物化协同再生技术

化学激活

物理降粘
